鋼刀復合模
類別：五金刀模

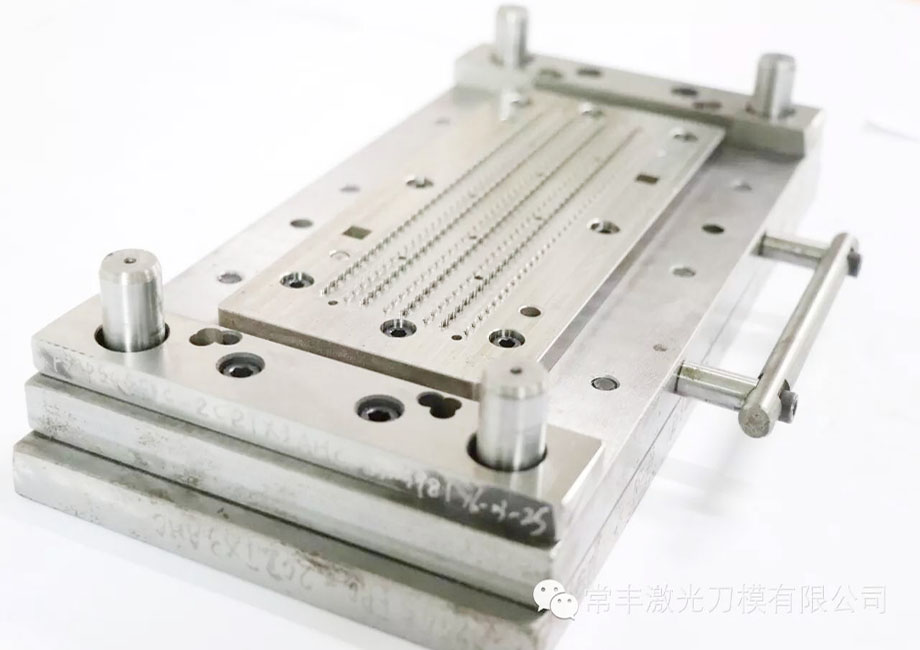

鋼刀復合模
| 鋼刀復合模簡介 | |||||||||||
| 此處放（一.鋼刀復合模圖片和產品圖片） | |||||||||||
| 二.鋼刀復合模 | |||||||||||
| 模具的簡介 | 主要材質 | ASP-60 DCMX | |||||||||
| 模具特點 | 為了使磨損很嚴重的莫切機，也能達到產品半裁切，精準定位的功能特研發鋼刀復合模，此模具具有自動整平功能，刀鋒平面度達0.01mm，刀鋒刀刃寬度達0.003mm或R0.02mm,刀鋒的使用壽命很長，在生產中，裝夾速度可在1分鐘之內完成。 | ||||||||||
| 加工工藝 | 慢走絲， 精雕機，磨床，熱處理 | ||||||||||
| 適用范圍 | 電子輔料，軟性電路板，高精密產品等。。。 | ||||||||||
| 三.模具結構 | |||||||||||
| 模具結構 | 模 板組 成主要部分 | ||||||||||
| 上墊板 | 上夾板 | 雕刻板 | 下模板 | 下墊板 | / | / | / | ||||
| 四.應用范圍 | |||||||||||
| 針對產品及厚度的使用說明 | |||||||||||
| 厚度 模切材料 | 0.1MM | 0.2MM | 0.3MM | 0.4MM | 0.5MM | 0.6MM | .... | 1MM | 2MM | 3MM | |
| PET (毛邊要求尺寸小于0.02mm以內） | 5萬/次以上 | 4萬/次以上 | 3.5萬/次以上 | / | / | / | / | / | / | / | |
| PC (毛邊要求尺寸小于0.03mm以內） | 5萬/次以上 | 4萬/次以上 | 3.5萬/次以上 | 3萬/次以上 | 2.5萬/次以上 | / | / | / | / | / | |
| PVC (毛邊要求尺寸小于0.04mm以內） | / | / | / | 3.5萬/次以上 | 3萬/次以上 | / | / | / | / | / | |
| FPC (毛邊要求尺寸小于0.05mm以內） | / | 4萬/次以上 | 3萬/次以上 | / | / | / | / | / | / | / | |
| PI (毛邊要求尺寸小于0.05mm以內） | 5萬/次以上 | 4萬/次以上 | 3萬/次以上 | / | / | / | / | / | / | / | |
| 卡紙 (毛邊要求尺寸小于0.06mm以內） | 10萬/次以上 | 8萬/次以上 | 7萬/次以上 | 6.5萬/次以上 | 6萬/次以上 | / | / | / | / | / | |
| 防塵網 (毛邊要求尺寸小于0.07mm以內） | 10萬/次以上 | 8萬/次以上 | / | / | / | / | / | / | / | / | |
| 雙面膠 (毛邊要求尺寸小于0.08mm以內） | 20萬/次以上 | 18萬/次以上 | 15萬/次以上 | / | / | / | / | / | / | / | |
| 導電布 (毛邊要求尺寸小于0.09mm以內） | 10萬/次以上 | 8萬/次以上 | / | / | / | / | / | / | / | / | |
| 硅膠 (毛邊要求尺寸小于0.10mm以內） | 30萬/次以上 | 30萬/次以上 | 30萬/次以上 | 30萬/次以上 | 30萬/次以上 | 25萬/次以上 | ____ | 20萬/次以上 | / | / | |
模具製程能力表
| 模具製程能力表 | |||
| 項目 | 刀模 | 備註 | |
| 鋼刀模 | |||
| 模具精度(模具尺寸驗收公差) | ±0.10mm | ||
| 圓孔 | ≧ 1.00mm(T<0.15mm ) | 蝕刻刀模無落料孔製作工藝 | |
| ≧ 1.50mm(0.35>T>0.15 ) | |||
| 方孔 | ≧ 1.00mm(T<0.15mm ) | ||
| ≧ 1.50mm(0.35>T>0.15 ) | |||
| 直邊間距 | ≧ 0.80mm | 間距 / 直邊長度≦ 1/10 | |
| 複雜邊間距 | ≧ 1.50mm | ||
| 刀刃與角距 | ≧ 0.80mm | ||
| 最小 R 角 | 0.20mm | FR4 最衝型小 R 角 0.30mm, 單刀鋒刀模最小 R 角 0.30mm | |
| 最小 C 角 | 0.50mm | ||
| 定位 PIN 邊距外型 ( 刀口 ) 最小距離 | 2.00mm( 定位 PIN 旁有落料則 2.50mm) | ||
| 進料寬度 | 不限制 | ||
| 衝型範圍 | 300mm*250mm | ||
| 衝型線長 | ≦4000mm | ||
| 是否可設變 | 可取消孔位及定位PIN | ||
| 是否可返修 | 是,可返修刃口一次 | ||
| 可加工刀高 | 1.8mm-2.2mm高最佳 | ||
| 雕刻板硬度 | 54°-60° | ||
| 刀鋒夾角 | 5°-60° | ||
| 刀鋒寬度 | 0.03mm或R0.02mm | ||
| 尺寸公差 | 0.02mm以內 | ||
| 刀鋒平面度 | 0.01mm以內 | ||
| 上下模閉合間隙 | 0.01mm | ||
