組合模

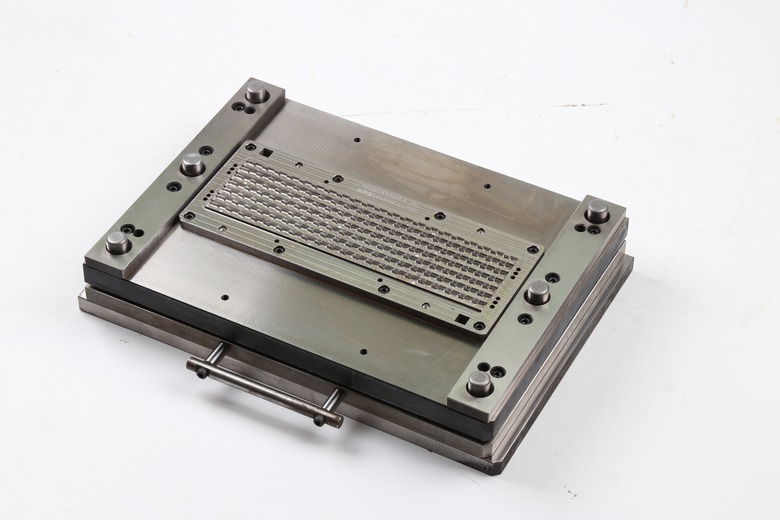

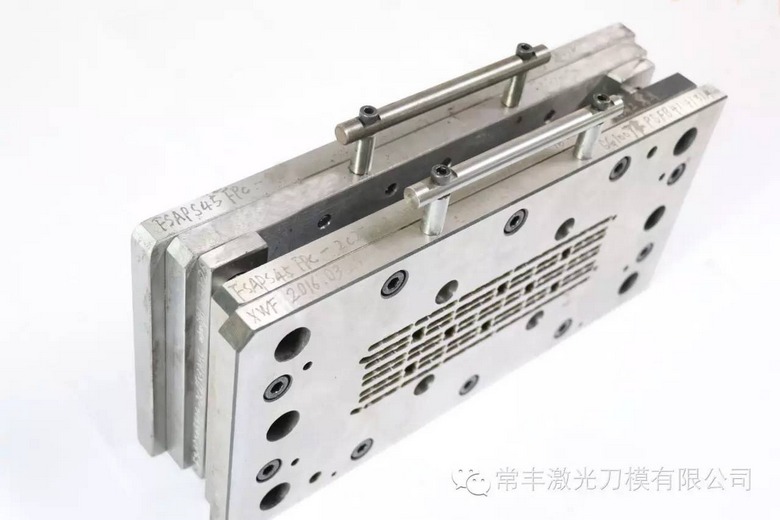

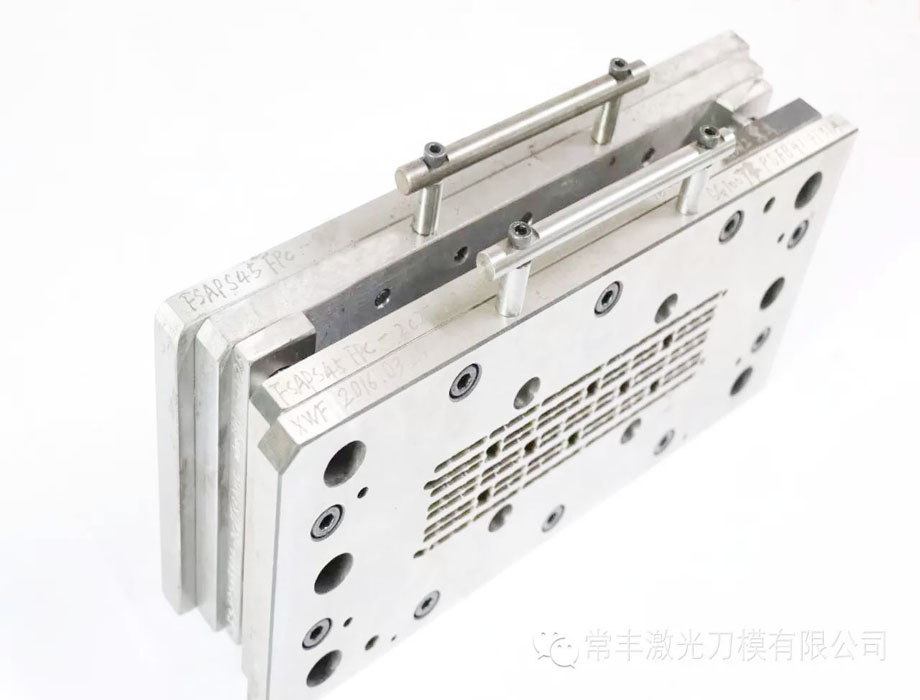

| 組合模圖片和產品圖片 | ||||||||||||||
| 組合模 | ||||||||||||||
| 模具的簡介 | 主要材質 | ASP-60 DCMX JG13A | ||||||||||||
| 模具特點 | 組合模是將半裁切，全斷沖切與產品排廢完美的融為一體達自動排廢功能，平面度高，節省人工成本50%，快速裝夾，最快1分鐘可以投入生產，是一個全方位的技術創新智能模具。 | |||||||||||||
| 加工工藝 | 慢走絲， 精雕機，磨床，熱處理 | |||||||||||||
| 適用范圍 | 印刷，電子輔料， 柔性電路板，高精密產品等。。。 | |||||||||||||
| 模具結構 | ||||||||||||||
| 模具結構 | 模板組成主要部分 | |||||||||||||
| 上墊板 | 上夾板 | 上脫板 | 雕刻板 | 下模板 | 下墊板 | 加強板 | / | |||||||
| 應用范圍 | ||||||||||||||
| 針對產品及厚度的使用說明 | ||||||||||||||
| 厚度 模切材料 | 0.1MM | 0.2MM | 0.3MM | 0.4MM | 0.5MM | 0.6MM | .... | 1MM | 2MM | 3MM | ||||
| PET (毛邊要求尺寸小于0.02mm以內） | 5萬/次以上 | 4萬/次以上 | 3.5萬/次以上 | / | / | / | / | / | / | / | ||||
| PC (毛邊要求尺寸小于0.03mm以內） | 5萬/次以上 | 4萬/次以上 | 3.5萬/次以上 | 3萬/次以上 | 2.5萬/次以上 | / | / | / | / | / | ||||
| PVC (毛邊要求尺寸小于0.04mm以內） | / | / | / | 3.5萬/次以上 | 3萬/次以上 | / | / | / | / | / | ||||
| FPC (毛邊要求尺寸小于0.05mm以內） | / | 4萬/次以上 | 3萬/次以上 | / | / | / | / | / | / | / | ||||
| PI (毛邊要求尺寸小于0.05mm以內） | 5萬/次以上 | 4萬/次以上 | 3萬/次以上 | / | / | / | / | / | / | / | ||||
| 卡紙 (毛邊要求尺寸小于0.06mm以內） | 10萬/次以上 | 8萬/次以上 | 7萬/次以上 | 6.5萬/次以上 | 6萬/次以上 | / | / | / | / | / | ||||
| 防塵網 (毛邊要求尺寸小于0.07mm以內） | 10萬/次以上 | 8萬/次以上 | / | / | / | / | / | / | / | / | ||||
| 雙面膠 (毛邊要求尺寸小于0.08mm以內） | 20萬/次以上 | 18萬/次以上 | 15萬/次以上 | / | / | / | / | / | / | / | ||||
| 導電布 (毛邊要求尺寸小于0.09mm以內） | 10萬/次以上 | 8萬/次以上 | / | / | / | / | / | / | / | / | ||||
| 硅膠 (毛邊要求尺寸小于0.10mm以內） | 30萬/次以上 | 30萬/次以上 | 30萬/次以上 | 30萬/次以上 | 30萬/次以上 | 25萬/次以上 | ____ | 20萬/次以上 | / | / | ||||
模具製程能力表
| 模具製程能力表 | |||
| 項目 | 鋼模 | 備註 | |
| 組合模(QDC) | |||
| 模具精度(模具尺寸驗收公差) | ±0.05mm | ||
| 圓孔 | ≧ 0.40mm | 蝕刻刀模無落料孔製作工藝 | |
| 方孔 | ≧ 0.50mm | ||
| 直邊間距 | 0.30mm | 間距 / 直邊長度≦ 1/10 | |
| 複雜邊間距 | |||
| 刀刃與角距 | ≧ 0.25mm | ||
| 最小 R 角 | 0.15mm | FR4 最衝型小 R 角 0.30mm, 單刀鋒刀模最小 R 角 0.30mm | |
| 最小 C 角 | 0.50mm | ||
| 定位 PIN 邊距外型 ( 刀口 ) 最小距離 | 2.00mm | ||
| 進料寬度 | QDC 模具≦ 290mm | ||
| 衝型範圍 | 250mm*320mm | ||
| 衝型線長 | RTR QDC≦8000mm | ||
| 是否可設變 | 是 | ||
| 是否可返修 | 是 | ||
| 可加工刀高 | 1.8mm-2.2mm高最佳 | ||
| 雕刻板硬度 | 54°-60° | ||
| 刀鋒夾角 | 5°-60° | ||
| 刀鋒寬度 | 0.03mm或R0.02mm | ||
| 尺寸公差 | 0.02mm以內 | ||
| 平面度 | 0.01mm以內 | ||
| 刀鋒與沖孔相對位置公差 | 0.03mm以內 | ||
