雕刻刀模
類別：雕刻刀模
雕刻刀模製程能力表
| 模具製程能力表 | |||
| 項目 | 模具 | 備註 | |
| 雕刻刀模 | |||
| 模具精度(模具尺寸驗收公差) | ±0.020mm | ||
| 圓孔 | FPC: ≧ 2.60mm | 雕 刻刀模無落料孔製作工藝 | |
| CVL 等配件 : ≧ 2.30mm | |||
| 方孔 | FPC: ≧ 2.30mm | ||
| CVL 等配件 : ≧ 2.30mm | |||
| 直邊間距 | 0.80mm | 間距 / 直邊長度≦ 1/10 | |
| 複雜邊間距 | 1.00mm | ||
| 刀刃與角距 | 1.00mm | ||
| 最小 R 角 | 0.20mm | FR4 最衝型小 R 角 0.30mm, 單刀鋒刀模最小 R 角 0.30mm | |
| 最小 C 角 | 0.60mm | ||
| 定位 PIN 邊距外型 ( 刀口 ) 最小距離 | 2.00mm | ||
| 進料寬度 | 不限制 | ||
| 衝型範圍 | 300mm*250mm | ||
| 衝型線長 | ≦4000mm | ||
| 是否可設變 | 可取消孔位及定位PIN | ||
| 是否可返修 | 否 | ||
| 可加工刀高 | 100MM以下 | ||
| 硬度 | 54°-60° | ||
| 平面度 | 0.02mm以?xún)?nèi) | ||
| 刀鋒夾角 | 5°-60° | ||
| 刀鋒寬度 | 0.03mm或R0.02mm | ||

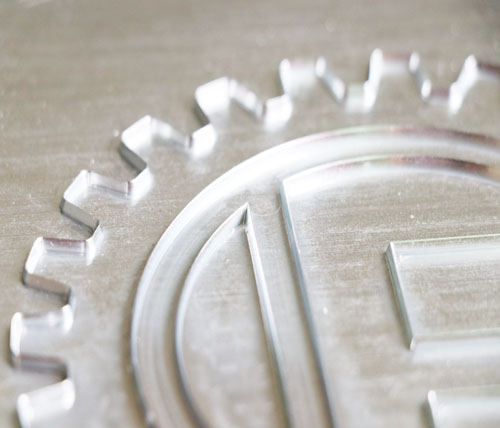

雕刻模
| 模具的簡介 | 主要材質 | DCMX A6061 | |||||||||||
| 模具特點 | 是形狀復雜尺寸要求高，產品量大的最佳選擇，刀鋒鋒利刀鋒寬度達0.003mm無接口，其平面度達0.02mm，所有的尺寸公差控制在0.02mm,兼?zhèn)渥詣?dòng)排廢功能，刀口可多次修復使用的優點。 | ||||||||||||
| 加工工藝 | 慢走絲， 精雕機，激光機 | ||||||||||||
| 適用范圍 | 印刷，包裝，電子輔料，軟性電路板，高精密產品等。。。 | ||||||||||||
| 模具結構 | |||||||||||||
| 模具結構 | 模板組成主要部分 | ||||||||||||
| 蓋板 | 雕刻板 | 底板 | / | / | / | / | / | ||||||
| 應用范圍 | |||||||||||||
| 針對產品及厚度的使用說明 | |||||||||||||
|
厚度
模切材料
|
0.1MM | 0.2MM | 0.3MM | 0.4MM | 0.5MM | 0.6MM | .... | 1MM | 2MM | 3MM | |||
| PET (毛邊要求尺寸小于0.02mm以?xún)?nèi)） | 3萬/次以上 | 2萬/次以上 | 1.5萬/次以上 | / | / | / | / | / | / | / | |||
| PC (毛邊要求尺寸小于0.03mm以?xún)?nèi)） | 3萬/次以上 | 2萬/次以上 | 1.2萬/次以上 | 1萬/次以上 | 0.8萬/次以上 | / | / | / | / | / | |||
| PVC (毛邊要求尺寸小于0.04mm以?xún)?nèi)） | 5萬/次以上 | 4.5萬/次以上 | 3萬/次以上 | 2.5萬/次以上 | 2萬/次以上 | / | / | / | / | / | |||
| FPC (毛邊要求尺寸小于0.05mm以?xún)?nèi)） | 3萬/次以上 | 2萬/次以上 | 1萬/次以上 | / | / | / | / | / | / | / | |||
| PI (毛邊要求尺寸小于0.05mm以?xún)?nèi)） | 5萬/次以上 | 4萬/次以上 | 3萬/次以上 | / | / | / | / | / | / | / | |||
| 卡紙 (毛邊要求尺寸小于0.06mm以?xún)?nèi)） | 10萬/次以上 | 8萬/次以上 | 7萬/次以上 | 6.5萬/次以上 | 6萬/次以上 | 5.5萬/次以上 | ____ | 3萬/次以上 | / | / | |||
| 防塵網 (毛邊要求尺寸小于0.07mm以?xún)?nèi)） | 10萬/次以上 | 8萬/次以上 | / | / | / | / | / | / | / | / | |||
| 雙面膠 (毛邊要求尺寸小于0.08mm以?xún)?nèi)） | 20萬/次以上 | 18萬/次以上 | 15萬/次以上 | / | / | / | / | / | / | / | |||
| 導電布 (毛邊要求尺寸小于0.09mm以?xún)?nèi)） | 10萬/次以上 | 8萬/次以上 | / | / | / | / | / | / | / | / | |||
| 硅膠 (毛邊要求尺寸小于0.10mm以?xún)?nèi)） | 30萬/次以上 | 30萬/次以上 | 30萬/次以上 | 30萬/次以上 | 30萬/次以上 | 25萬/次以上 | ____ | 20萬/次以上 | / | / | |||
